Überblick

"AC-2" = Dual Schrägkugellager . Dies beschreibt die Verwendung beider Schrägkugellager Lager Und Abgewinkelte Lagerbecher/Hubbohrungen, die im Hub -Design verwendet werden.

Der AC-2-Hub verfügt über eine revolutionäre Lagerinstallation und -funktion, die noch nie in einem Fahrradzentrum gesehen wurde.

Es wurde von Grund auf für eine einfache Wartung und eine optimale Lagerleistung entworfen.

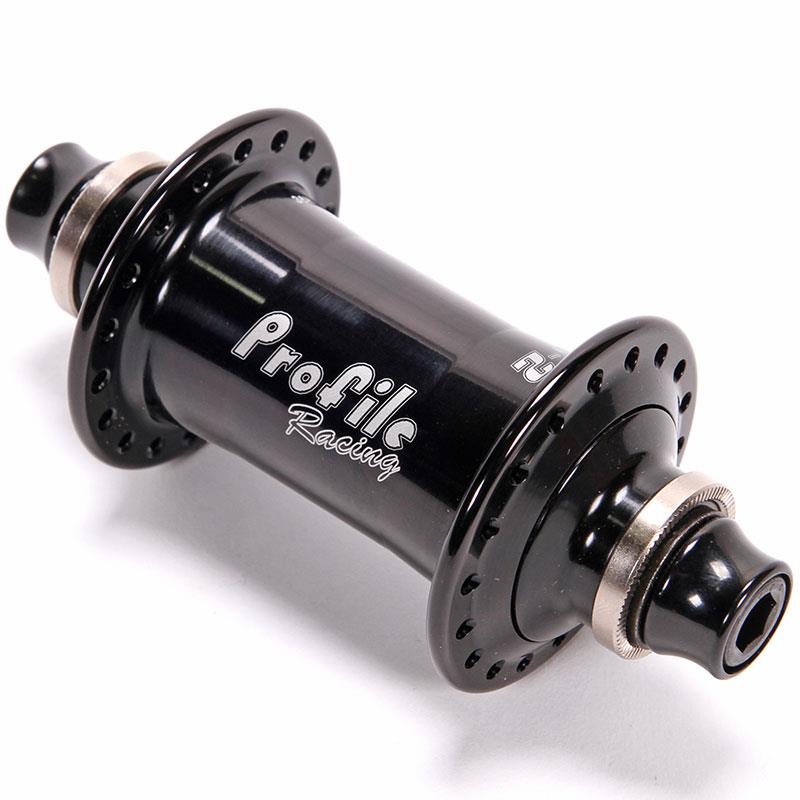

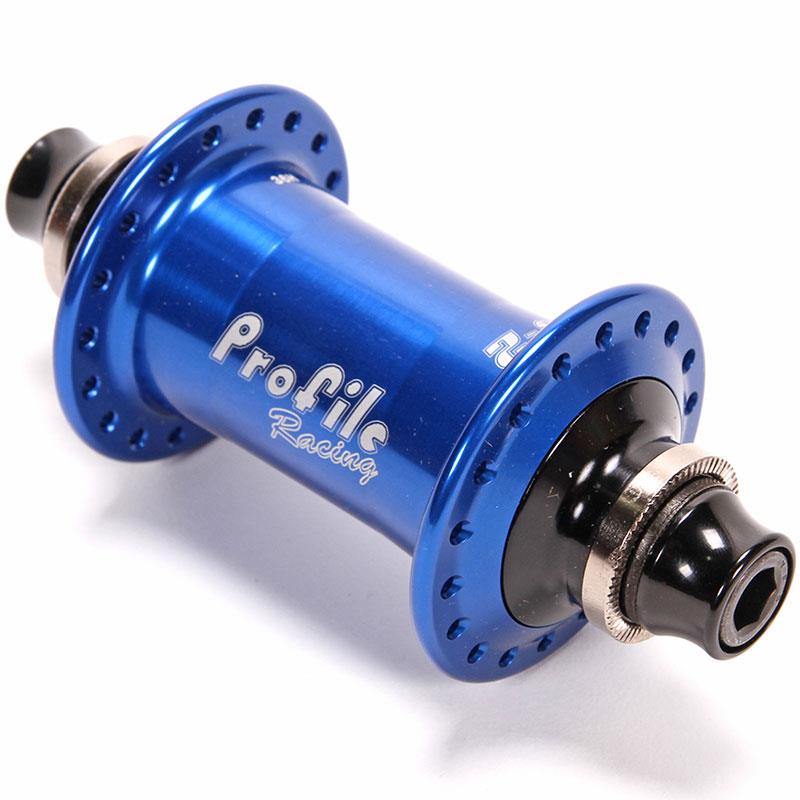

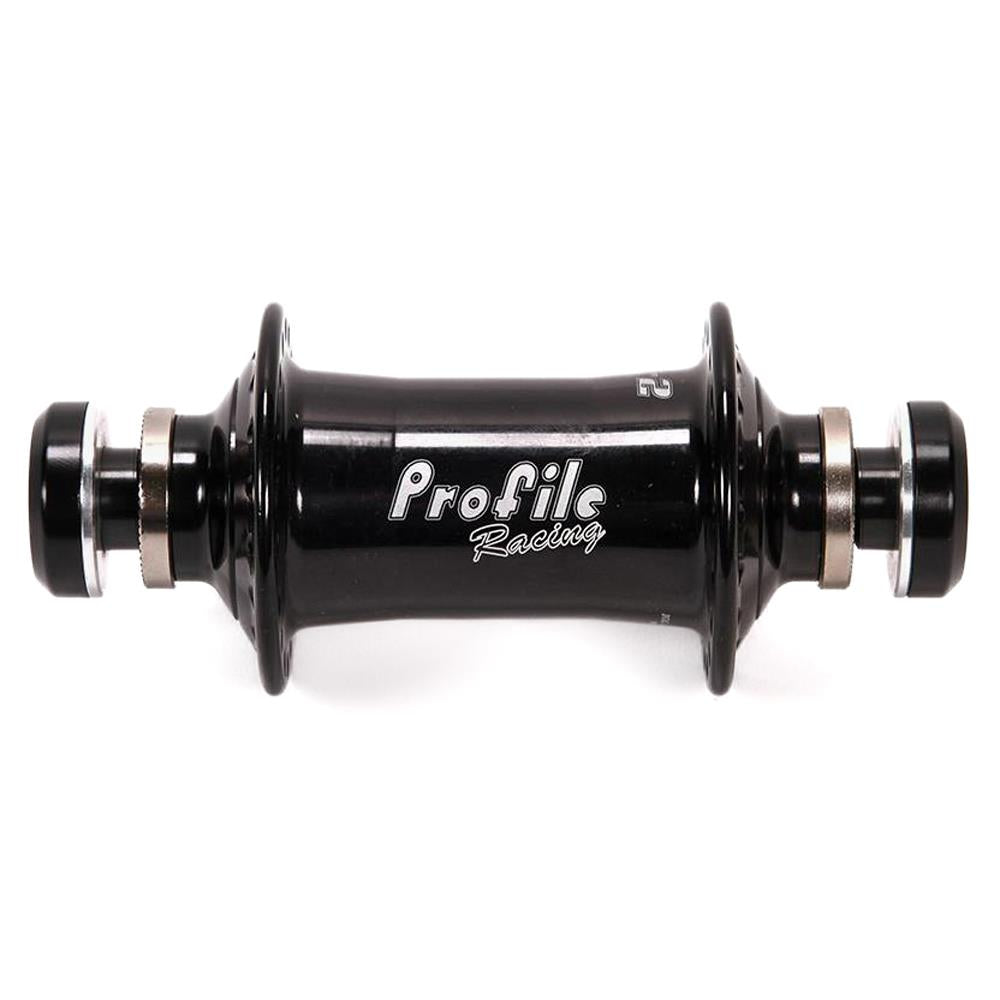

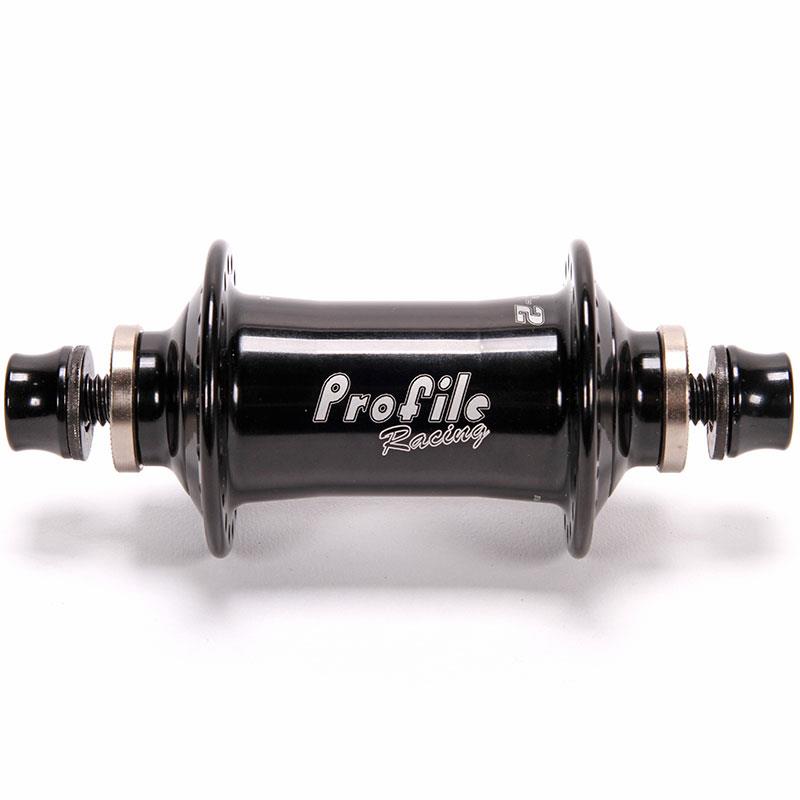

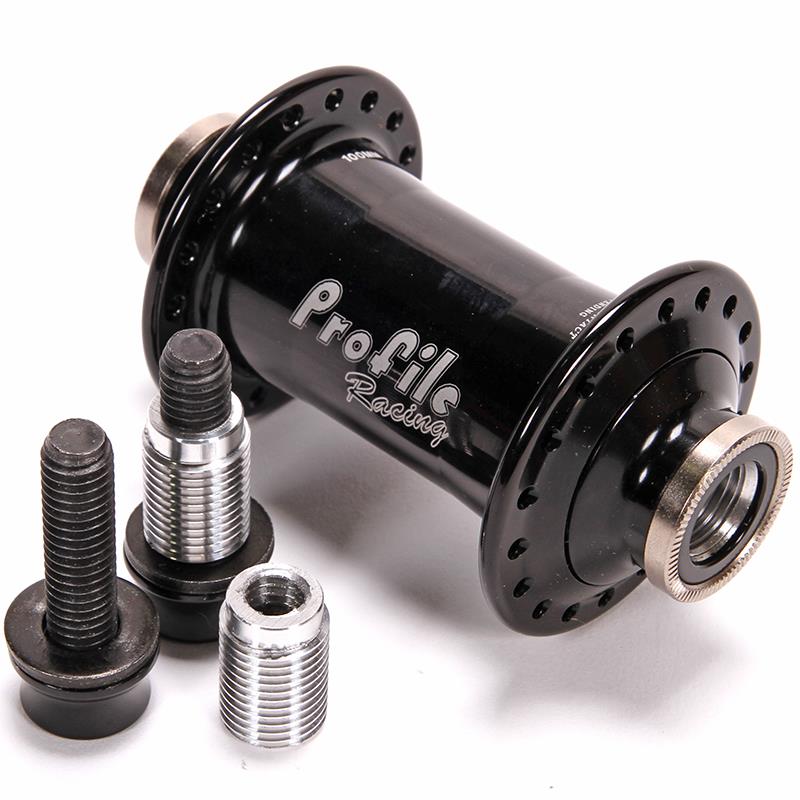

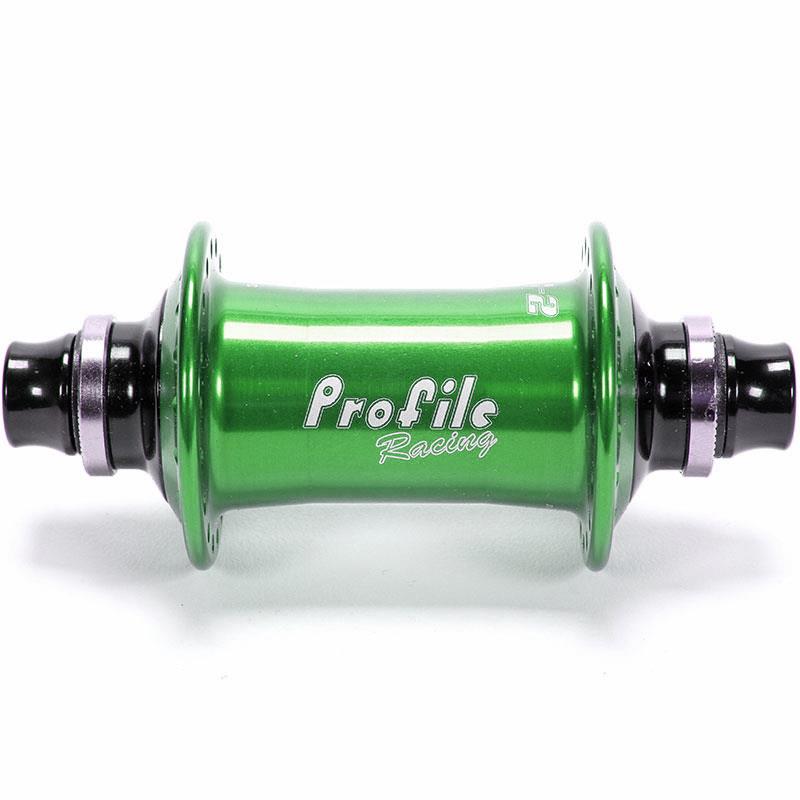

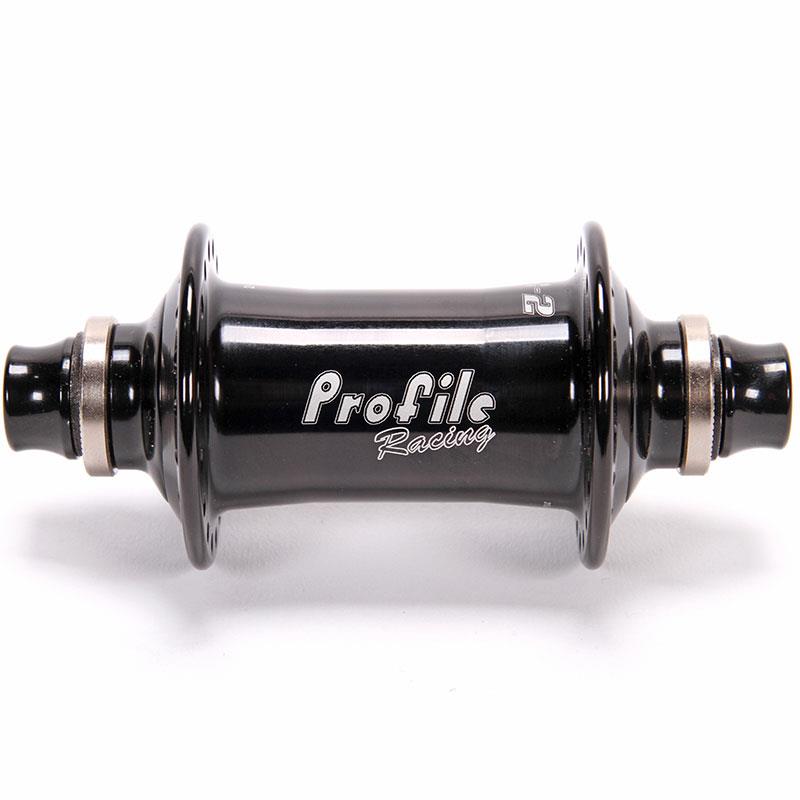

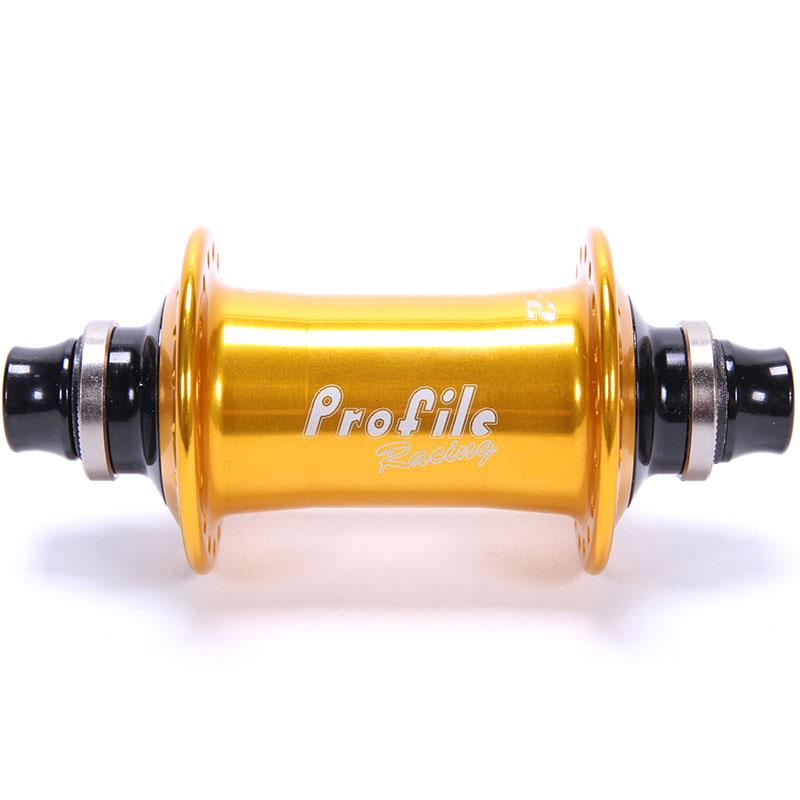

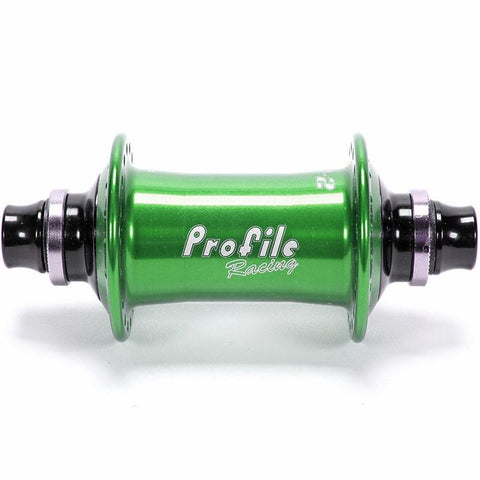

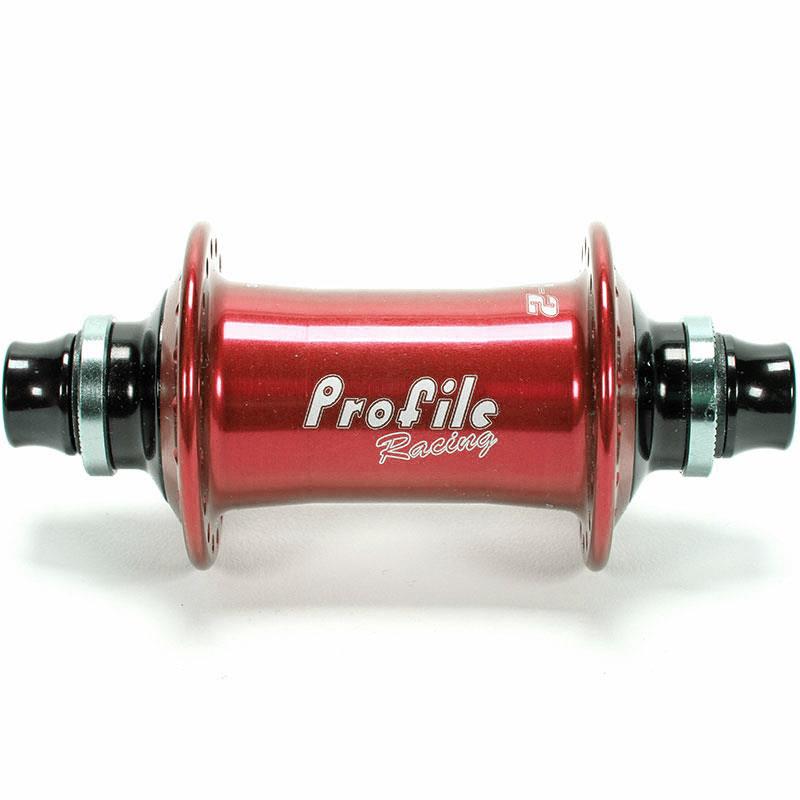

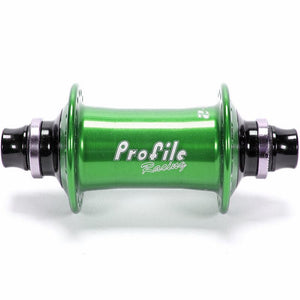

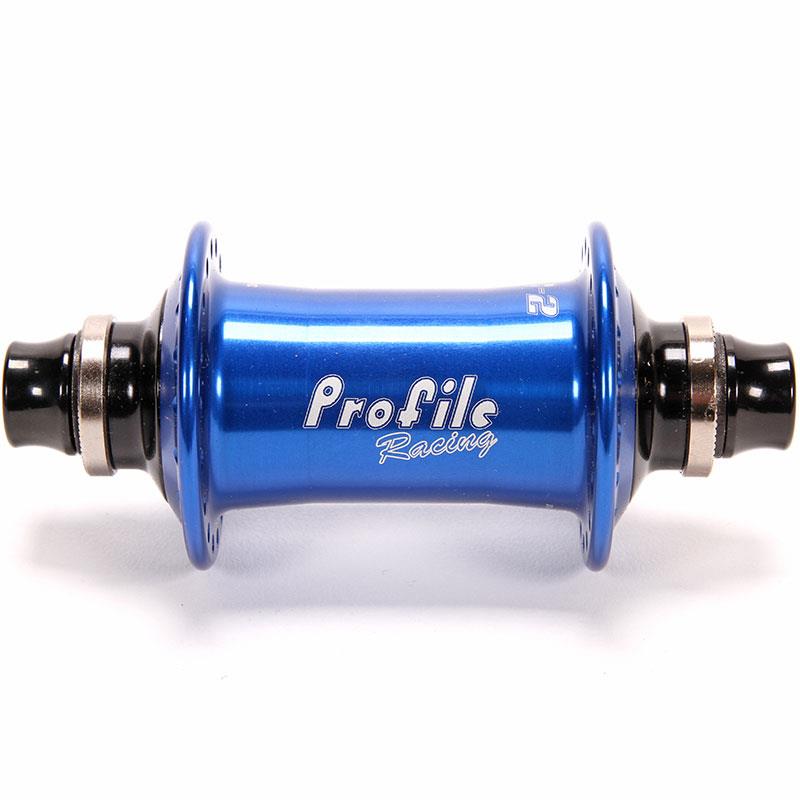

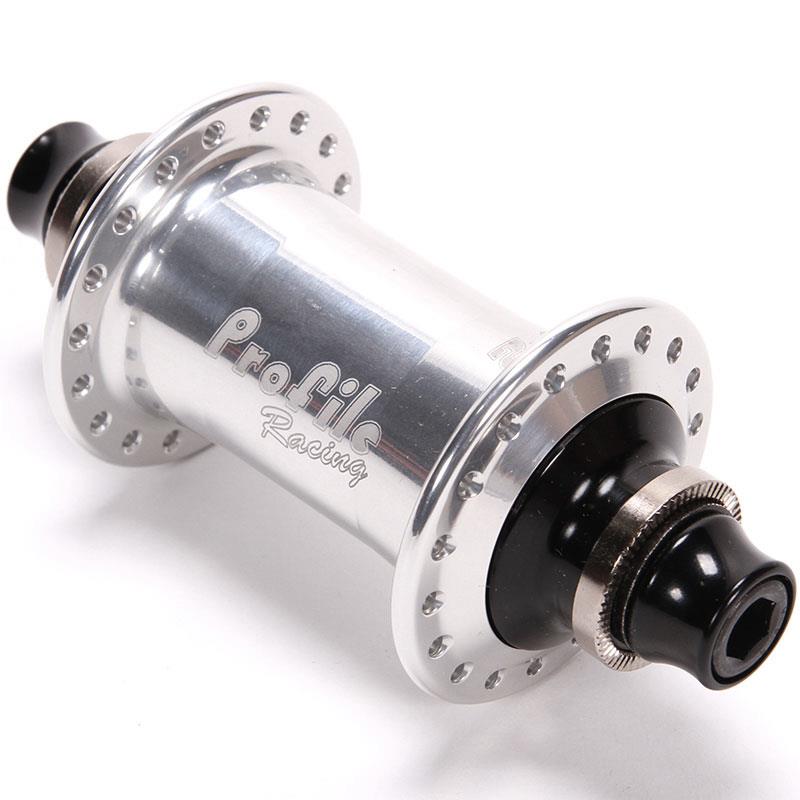

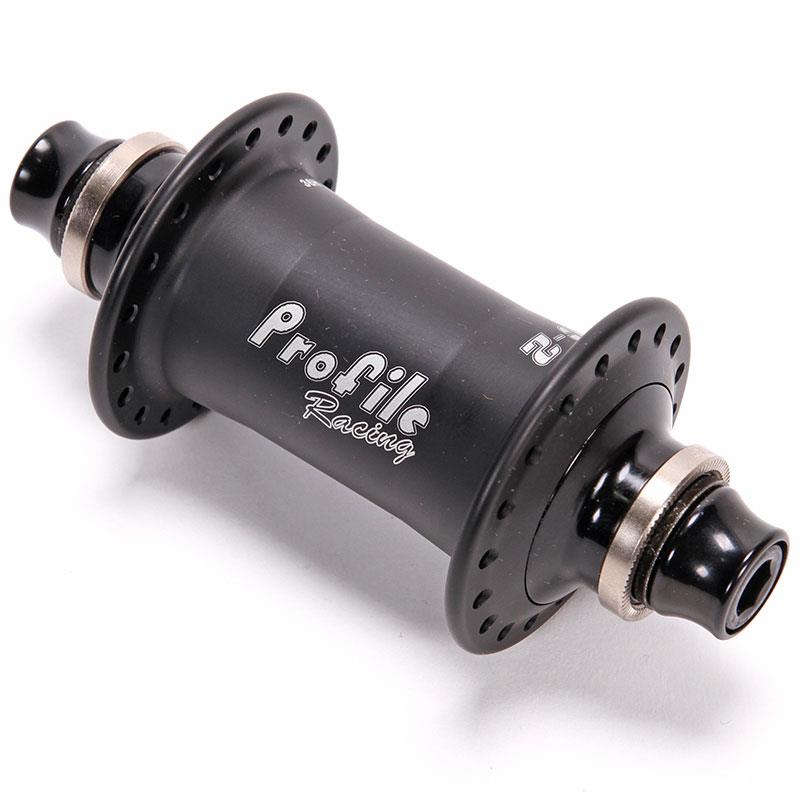

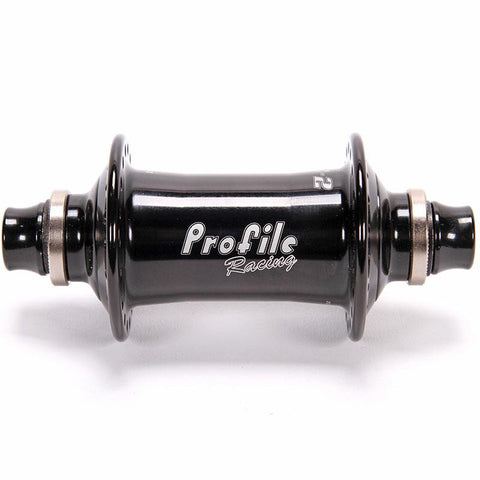

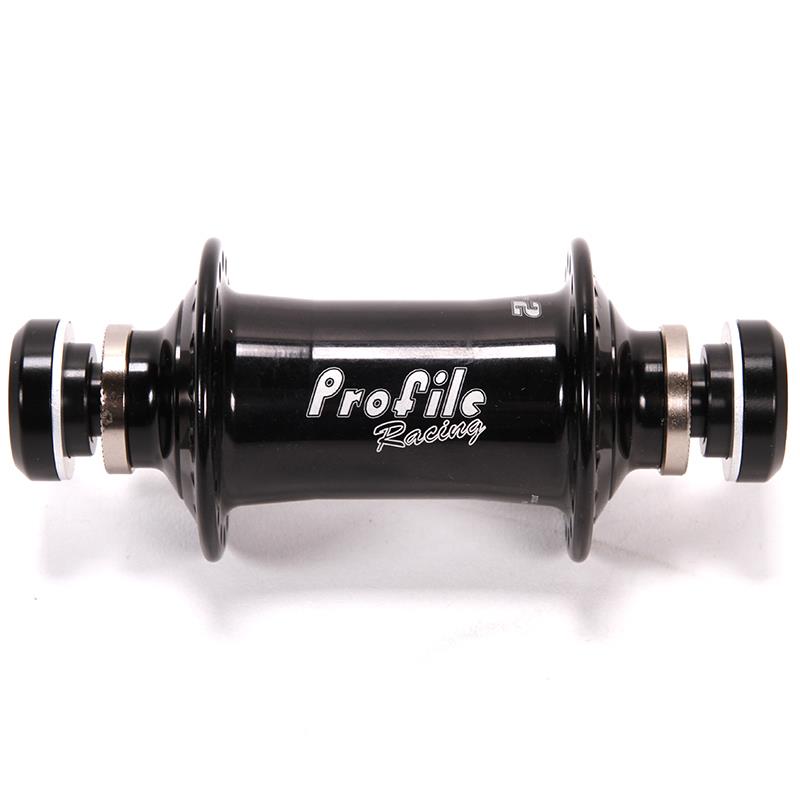

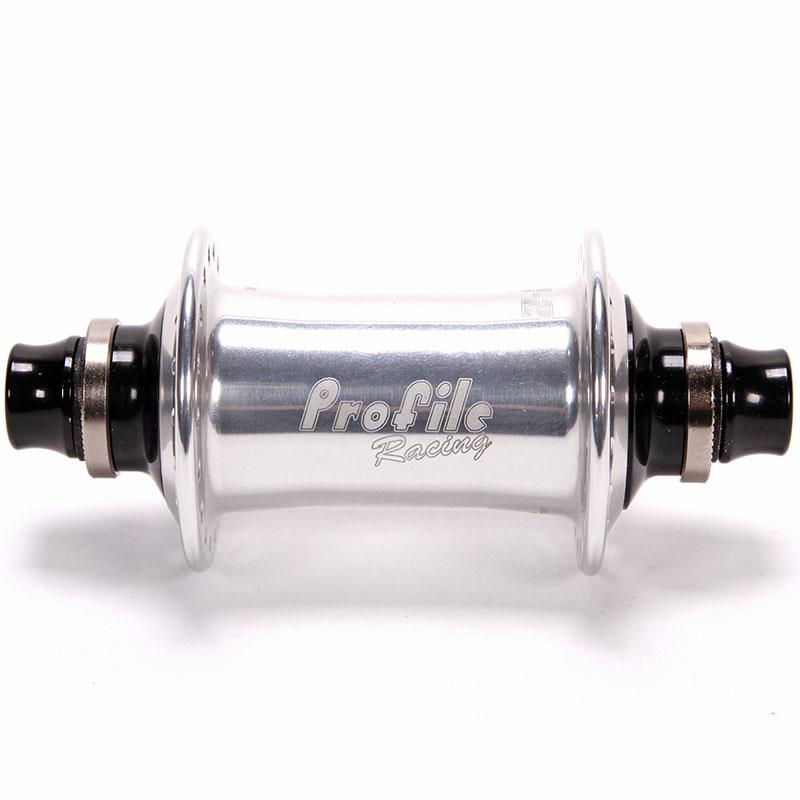

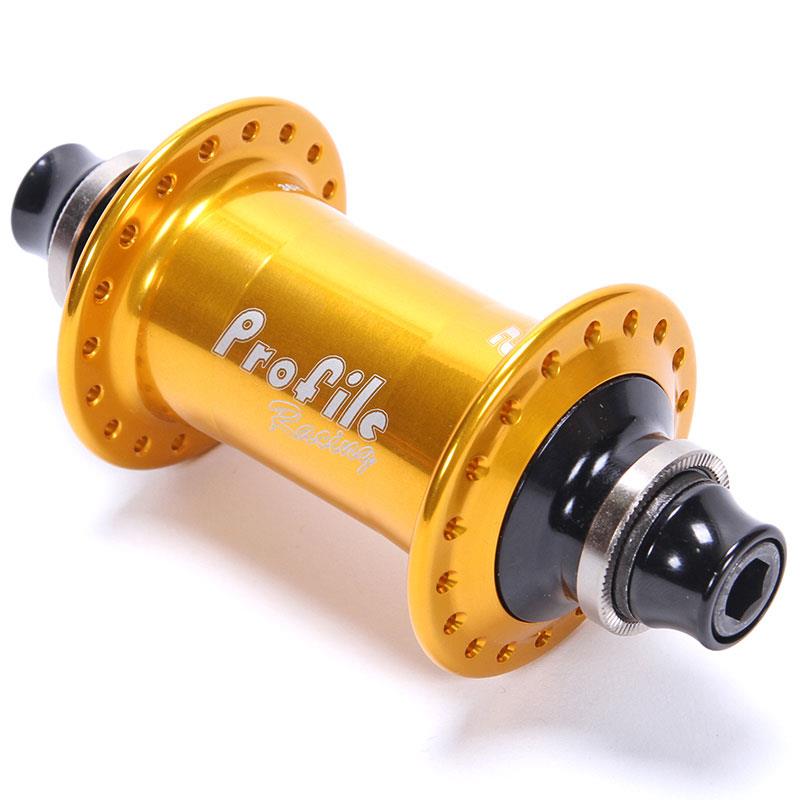

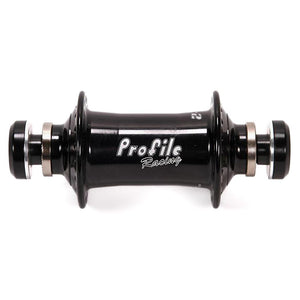

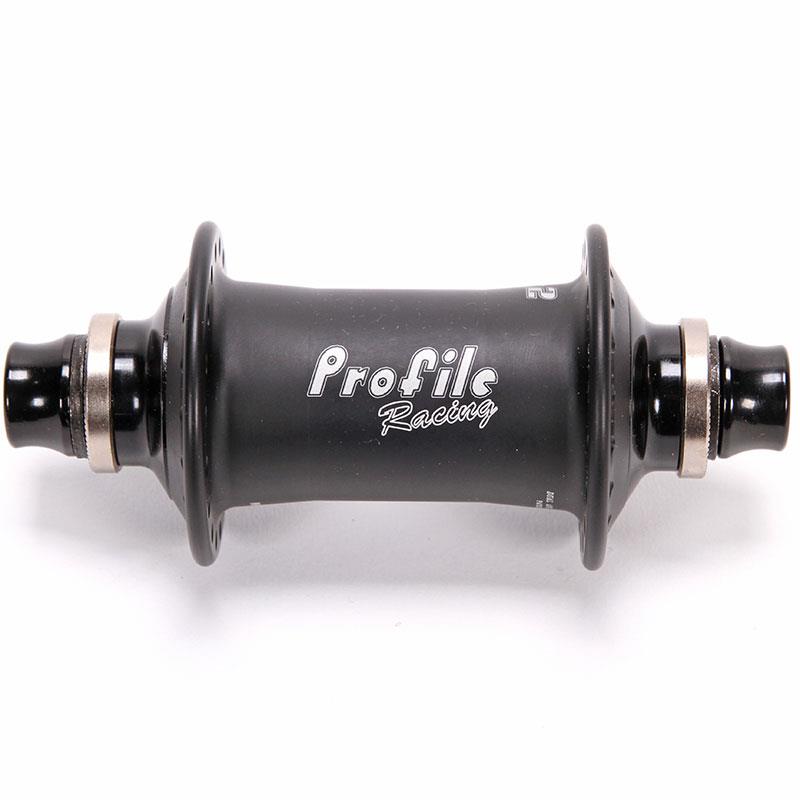

Hier sind einige wichtige Punkte des AC-2 BMX Vorderrad Naben:

-Die AC-2-Hubs verwenden 20 mm Schrägkugellager Lager mit einer Wellenfeder vorladen. Lager werden in die Lager gedrückt Konisch zulaufender Tassen, die sich mit den abgewinkelten Bohrungen in die Hub -Hülle verschließen. Mit dieser Entwurfsfunktion kann das Lager/Tassen einfach installiert und aus der Hubschale entfernt werden ohne Alle besonderen Werkzeuge. Keine Pressen oder Hämmer mehr benötigt! Ein weiteres Attribut der Konisch zulaufender Lagerbecher-/abgewinkelte Hub -Schale -Bohrung -Design ist, wie der Lager im Nabe sitzt. Die Lager/Tassen auf jeder Seite der Hubschale sind in perfekt Ausrichtung miteinander! Dies gewährleistet eine überlegene Lagerleistung und eine geringere Wahrscheinlichkeit eines vorzeitigen Verschleißes.

-Hubschale „schwimmt“ buchstäblich auf der Achse. Die einzige Kraft auf den Lagern wird von der Wellenfeder geliefert (die die entsprechende Lagervorladung liefert, die benötigt wird Schrägkugellager Lager). Das Anziehen von Achsenschrauben hat absolut keinen Einfluss auf die Lager!

-Die Lager, Wellenfeder und Shim (s) werden durch einen Stützring auf der Achse befestigt. Das einzige Werkzeug, mit dem die AC-2-Hub zusammengebaut/zerlegt wird, ist ein Paar Schnappringzellen!
